Турбинный счетчик газа СТГ 80-250-2 Pmax=1,6МПа, фото 3
Турбинный счетчик газа СТГ 80-250-2 Pmax=1,6МПа, фото 4
Турбинный счетчик газа СТГ 80-250-2 Pmax=1,6МПа, фото 5

Турбинный счетчик газа СТГ 80-250-2 Pmax=1,6МПа

Цену уточняйте

  • В наличии
Турбинный счетчик газа СТГ 80-250-2 Pmax=1,6МПа
Турбинный счетчик газа СТГ 80-250-2 Pmax=1,6МПаВ наличии
Цену уточняйте
+7 (701) 528-95-54
Бытовые счетчики
  • +7 (727) 296-99-36
    офис
  • +7 (701) 744-07-14
    Промышленные счетчики
  • +7 (727) 296-99-20
    офис
  • +7 (701) 528-95-58
    Промышленные счетчики
+7 (701) 528-95-54
Бытовые счетчики
  • +7 (727) 296-99-36
    офис
  • +7 (701) 744-07-14
    Промышленные счетчики
  • +7 (727) 296-99-20
    офис
  • +7 (701) 528-95-58
    Промышленные счетчики

Заказ только по телефону

возврат товара в течение 14 дней по договоренности
Описание
Характеристики

Счетчики газа турбинные СТГ предназначены для измерения рабочего объема природного газа по ГОСТ 5542, свободного нефтяного газа по ГОСТ Р 8.615, азота, воздуха и других неагрессивных, чистых, сухих газов. Область применения – коммерческий и технологический учет газа на промышленных и коммунальных предприятиях, газораспределительных станциях, газораспределительных пунктах и котельных. Для измерения объема агрессивных газов используются счетчики с предохранительным тефлоновым покрытием.

ОПИСАНИЕ

Вид климатического исполнения счетчиков УХЛ, категория размещения 3 по ГОСТ 15150. Счетчики предназначены для эксплуатации при температуре измеряемой среды и окружающего воздуха от –30 до +60 °С. Счетчики СТГ выполнены для горизонтальной и вертикальной установки в трубопроводе с диаметром условного прохода: ДУ 50 мм, ДУ 80 мм, ДУ 100 мм, ДУ 150 мм. Счетчики имеют магнитный датчик импульсов с электропитанием по «искробезопасной цепи», обеспечивающий дистанционную передачу сигналов на регистрирующие электронные устройства, количество сигналов пропорционально прошедшему объему газа, и могут использоваться совместно с электронными корректорами и другими взрывозащищенными устройствами.

Счетчики соответствуют требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», ГОСТ Р 51330.0 (МЭК 60079-0-98), ГОСТ Р 51330.10 (МЭК 60079-11-99), ГОСТ 30852.0 (МЭК 60079-0:1998), ГОСТ 30852.10 (МЭК 60079-11:1999). Уровень и вид взрывозащиты 1ExibIIAT6/Т5 X. Для надежной работы счетчиков необходимо чтобы газ на входе в счетчики был очищен и отфильтрован, поэтому рекомендуется перед счетчиками устанавливать газовые фильтры.

Обозначение счетчиков, диаметры условного прохода, максимальные Qmax и минимальные Qmin расходы, должны соответствовать значениям, указанным в таблице 1.

Таблица 1

Обозначение счетчика Диаметр условного прохода, Ду, мм Максимальный расход, Qmax, м3 Максимальный расход, Qmax, м3
Избыточное давление Pизб., МПа
Ризб.< 0,3 0,3 ≤ Ризб.< 0,6 0,6 ≤ Ризб.<1 Ризб. ≥ 1
СТГ-50-100 50 100 5 3 2,5 2
СТГ-80-160 80   160 8 5 4 3
СТГ-80-250 250 8 5 4 3
СТГ-80-400 400 13 8 6 5
СТГ-100-250 100   250 13 8 6 5
СТГ-100-400 400 13 8 6 5
СТГ-100-650 650 20 13 11 8
СТГ-150-650 150   650 32 20 16 13
СТГ-150-800 800 32 20 16 13
СТГ-150-1000 1000 32 20 16 13
СТГ-150-1600 1600 50 32 26 20

В таблице 1 указаны минимальные расходы счетчиков вариантов исполнения 1 и 2. Минимальные расходы счетчиков варианта исполнения 3 (по спецзаказу) составляют 0,1 Qmax.

Таблица 2. Допускаемая потеря давления при максимальном расходе

Обозначение счетчика Диаметр условного прохода, Ду, мм Потеря давления при Qmax, ΔР, Па
СТГ-50-100 50 1700
СТГ-80-160 80   500
СТГ-80-250 1100
СТГ-80-400 2300
СТГ-100-250 100   650
СТГ-100-400 1150
СТГ-100-650 2200
СТГ-150-650 150   750
СТГ- 150-800 1150
СТГ-150-1000 1350
СТГ-150-1600 2700

Принцип действия счетчика основан на использовании энергии потока газа для вращения первичного преобразователя расхода счетчика – турбины. Газ направляется через струевыпрямитель на турбину и приводит ее во вращение. Частота вращения турбины пропорциональна расходу газа. Вращение турбины через магнитную муфту передается на отсчетное устройство, которое суммирует число оборотов турбины и показывает количество прошедшего через счетчик газа в м3 в рабочих условиях.

Магнитный датчик импульсов обеспечивает дистанционную передачу сигналов на регистрирующие электронные устройства, которые могут быть подключены к контактам разъема счетчика, количество импульсов пропорционально объему газа прошедшему через счетчик в м3 в рабочих условиях. Отсчетное устройство имеет возможность разворачиваться вокруг вертикальной оси на 350 º для обеспечения удобства считывания показаний счетчика.

Отсчетное устройство расположено горизонтально относительно корпуса счетчика. При появлении мощного внешнего магнитного поля контакты одного из герконов размыкаются, что может быть использовано для сигнализации об аварии или несанкционированном вмешательстве.

Наименование параметра или размера Значение величины или параметр
Измеряемая среда Природный газ по ГОСТ 5542, свободный нефтяной газ по ГОСТ Р 8.615, азот, воздух и другие неагрессивные, чистые, сухие газы
Максимальное давление, МПа (кгс/см2) 1,6 (16)
Рабочее давление, МПа (кгс/см2), не более 1,2 (12)
Температура измеряемой среды, 0С от минус 40 до плюс 60
Пределы допускаемой относительной по-грешности, %,

1,7

0,75

2,0

1,0

0,75

вариант 1

  • в диапазоне расходов от Q min до 0,1 Q max
  • в диапазоне расходов от 0,1 Q max до Qmax

вариант 2

  • в диапазоне расходов от Q min до 0,1 Qmax
  • в диапазоне расходов от 0,1 Q max до Qmax

вариант 3 (по спецзаказу)

  • в диапазоне расходов от 0,1 Q max до Q max

Порог чувствительности:

  • для счетчиков СТГ-50-100, м3/ч, не более
  • для остальных счетчиков, м3/ч, не более



  • 0,033 Qmax
  • 0,02 Qmin

Емкость девятиразрядного отсчетного устройства:

  • для счетчиков СТГ-50-100, м3
  • для остальных счетчиков, м3

  • 9999999,99
  • 99999999,9

Цена деления последнего ролика:

  • для счетчиков СТГ-50-100, м3 (дм3)
  • для остальных счетчиков, м3 (дм3)



  • 0,002 (2)
  • 0,02 (20)
Условия эксплуатации:
• температура окружающего воздуха, 0С от минус 40 до плюс 60
• относительная влажность окружающего воздуха, % от 30 до 80
• атмосферное давление, кПа (мм рт. ст.) от 84 до 106,7 (от 630 до 800)
Средний срок службы, лет, не менее 12

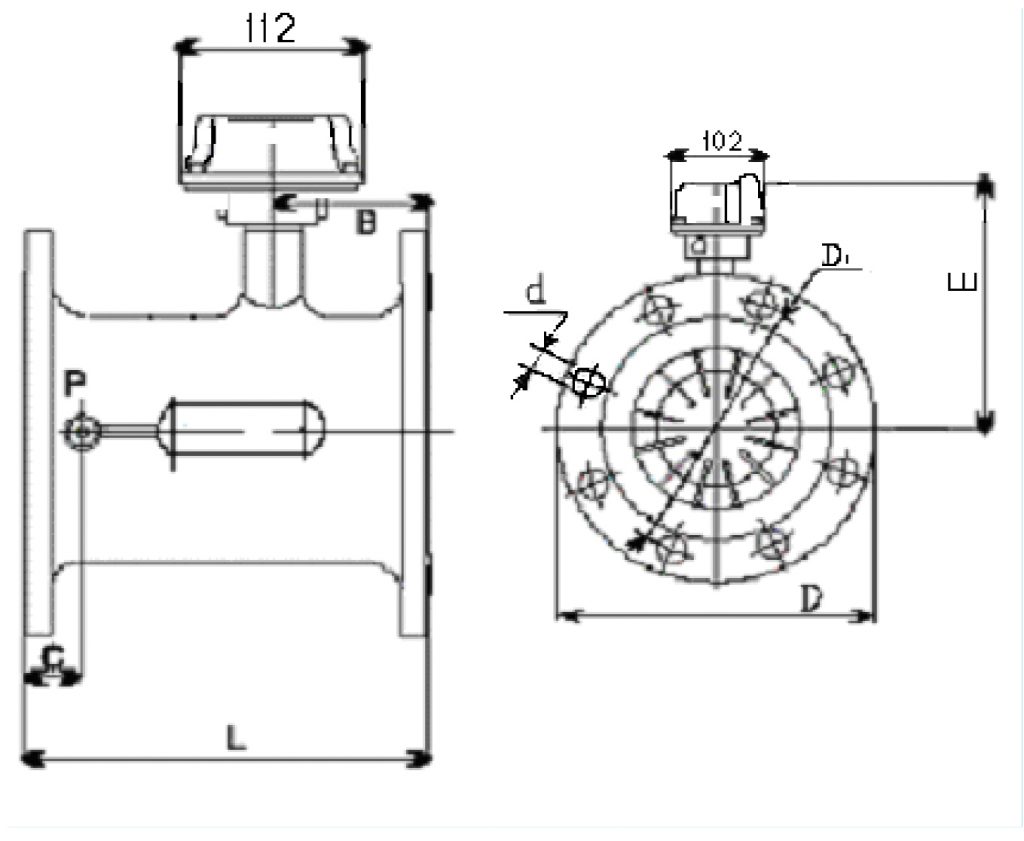

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ СЧЕТЧИКОВ

В корпусе счетчиков всех типоразмеров кроме СТГ-50-100 имеются присоединительные отверстия с трубной резьбой G ¼ - В для преобразователей давления и температуры. Счетчики СТГ-50-100 имеют присоединительное отверстие с трубной резьбой G ¼ - В для преобразователя давления.

Обозначение счетчика

Диаметр условного прохода, Ду, мм

Размеры, мм

L

В

С

E

D

D1

d

СТГ-50-100

50

150

60

45

154

Ø 165

Ø 125

Ø 18

СТГ-80-160

СТГ-80-250

СТГ-80-400

80

240

100

60

158,5

Ø 200

Ø 160

Ø 18

СТГ-100-250

СТГ-100-400

СТГ-100-650

100

300

125

85

176

Ø 220

Ø 180

Ø 18

СТГ-150-650

СТГ-150-800

СТГ-150-1000

СТГ-150-1600

150

450

185

125

181

Ø 285

Ø 241

Ø 22

Основные
ПроизводительСигнал
Страна производительРоссия
СостояниеНовое
Вид газаПриродный, Сжиженный, Нефтяной, Другие неагрессивные газы
Вид счетчикаТурбинный
Условный проход80 мм
Максимальный расход, Qmax250 куб. м/час
Номинальный расход, Qn160 куб. м/час
Минимальный расход, Qmin8.3 куб. м/час
Погрешность±1,5%
Способ монтажаГоризонтальный/вертикальный
Тип присоединенияФланцевое
Гарантийный срок12 мес
