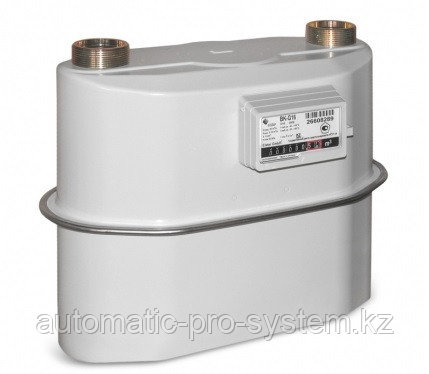

Счетчик газа BK G10T

Область применения

Счетчики газа предназначены для измерения прошедшего через них объема газа (природного, пропана, бутана, воздуха, инертных газов и других неагрессивных газов) в жилищно-коммунальном хозяйстве.

Принцип работы

Счетчик состоит из измерительного механизма, корпуса и отсчетного устройства. Корпус счетчика изготовлен из листовой стали. Измерительное устройство состоит их 2-ух камер со встроенными мембранами, поступательное движение которых преобразуется кривошипно-шатунным механизмом во вращательное и передается отсчетному устройству. Отсчетное устройство роликовое. Мембраны изготавливаются из синтетического материала.

Счетчик оснащен устройством, препятствующим обратному ходу счетного механизма.

Для дистанционной передачи информации к счетчику может быть подсоединен низкочастотный датчик импульсов IN-Z61.

Модификация с температурной компенсацией

Счетчики газа BK-G 10Т - BK-G 100T оснащены механическим температурным компенсатором, который обеспечивает приведение значений измеренного рабочего объема газа к стандартному в диапазоне рабочих температур

Счетчики газа BK-G 10 - BK-G 100 могут быть оснащены электронным корректором объема газа ТС, который рассчитывает стандартный объем газа путем вычисления коэффициента коррекции с использованием измеренного значения температуры газа и подстановочных значений давления и коэффициента сжимаемости.

Отличительные особенности

• Компактность конструкции и современный дизайн
• Возможность монтажа на счётчик низкочастотного датчика импульсов типа IN-Z61 (геркон) для осуществления дистанционной передачи данных, например с помощью системы автоматического сбора данных  (системы АСД)
• Блокировка цифровых колёс отсчётного устройства от обратного хода (устройство, блокирующее скручивание показаний счётчика).
• Высокая чувствительность и точность измерений
• Низкие энергетические потери и малая потеря давления
• Нечувствительность к загрязнениям газа
• Низкий уровень шума
• Высокая коррозионная стойкость применяемых для изготовления деталей материалов
• Высокая надёжность и длительный срок службы

Основные характеристики

• Диапазон измеряемых расходов:
  от 0,1 м³/ч до 16,0 м³/ч (BK-G 10)
  от 0,16 м³/ч до 25,0 м³/ч (BK-G 16)
  от 0,25 м³/ч до 40,0 м³/ч (BK-G 25)
  от 0,40 м³/ч до 5,0 м³/ч (BK-G 40)
  от 0,65 м³/ч до 100,0 м³/ч (BK-G 65)
  от 1,0 м³/ч до 160,0 м³/ч (BK-G 100)

• Порог чувствительности
  0,01 м³/ч (BK-G 10 - BK-G 25)
  0,02 м³/ч (BK-G 40 - BK-G 100)

• Максимальное рабочее давление газа  50 кПа (0,5 бар)
• Потеря давления при Qmax не более 300 Па
• Погрешность измерения:
  в диапазоне расходов: Q min. ≤ Q <  0,1Q nom. ± 3 %;
  в диапазоне расходов: 0,1 Q nom. ≤ Q ≤ Q max. ± 1,5 %.

• Диапазоны температуры:
  рабочей среды от −25°С до +40°С;
  окружающей среды от −40°С до +55°С

• Возможность подключения низкочастотного датчика импульсов IN-Z61 для дистанционной передачи информации
• Межповерочный интервал – 10 лет
• Гарантийный срок эксплуатации 3 года
• Средний срок службы – не менее 24 лет

Габаритно-присоединительные размеры
