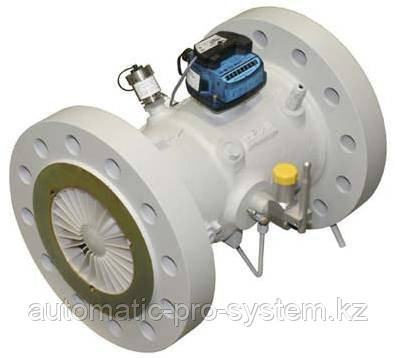

Счетчики газа турбинные типа TZFLUXI производства Itron/ Actaris предназначены для измерения объема природного и других неагрессивных газов.
Основная область применения счетчиков – измерение объема газа на магистральных газопроводах, в промышленных установках, предприятиях коммунальных хозяйств, других отраслей промышленности.
Счетчики состоят из корпуса, оснащенного встроенным струевыпрямителем, измерительного устройства, включающего турбину, передаточного механизма с магнитной муфтой, механического отсчетного устройства с роликовым сумматором, датчиков импульсов, обеспечивающих дистанционную передачу сигналов, количество которых пропорционально прошедшему объему газа, на регистрирующие электронные устройства.
Принцип действия счетчиков заключается в преобразовании вращения крыльчатки турбины под действием потока газа во вращение оцифрованных роликовых барабанчиков отсчетного устройства, обеспечивающего регистрацию объема прошедшего газа как число оборотов с соответствующим коэффициентом. Вращение крыльчатки передается на отсчетное устройство с помощью магнитной муфты.
Корпус отсчетного устройства может поворачиваться на 350° для выбора удобного угла считывания показаний. Первый роликовый барабан сумматора снабжен отражающей меткой, предназначенной для автоматического снятия показаний со счетчика с помощью оптических датчиков. Кроме того, отсчетное устройство оснащено вращающимся стрелочным указателем, использующимся для генерации импульсов 2-х проводным бесконтактным импульсным низкочастотным (НЧ) датчиком Cyble Sensor (далее – датчик Cyble Sensor).
Для всех версий отсчетное устройство счетчика оснащается следующими встроенными датчиками:
двумя НЧ датчиками импульсов, количество выходных сигналов которых пропорционально объему газа, прошедшего через счетчик. Цена одного импульса зависит от Ду счетчика и указана в таблице 1;
Лист № 2
всего листов 5
датчиком, регистрирующим несанкционированное воздействие магнитным полем (НВМП) на работу НЧ датчиков и обрыв НЧ кабеля от электронного корректора объема газа. Он может быть подключен к сигнализирующему устройству, которое может отслеживать подобные нештатные ситуации.
Датчики НЧ представляют собой герметичные контакты, замыкаемые магнитом, закрепленным в одной из шестеренок сумматора. Информация с датчиков об измеренном объеме газа может быть передана на:
вход электронного корректора объема газа;
вход интегратора (регистратора);
электронный или электромеханический сумматор для дублирования показаний.
Для отбора давления корпус счетчика оснащен штуцером отбора давления типа Ermeto, расположенным до турбины.
С трубопроводом счетчик соединяется с помощью фланцев. Присоединительные размеры счетчиков выпускаются под стандарты ISO PN и ANSI.
Счетчики комплектуются различными дополнительными устройствами:
встроенными гильзами для датчиков температуры (максимально – 2 шт.), монтируемыми в корпус счетчика после турбины и не сказывающимися на его погрешности измерений;
масляным насосом для смазки подшипников турбины;
датчиком Cyble Sensor, обеспечивающим дистанционную передачу сигналов, количество которых пропорционально прошедшему объему газа, на регистрирующие электронные устройства;
радиочастотным беспроводным бесконтактным импульсным датчиком Cyble RF;
датчиком Cyble M-BUS, использующимся для подключения интерфейса для дистанционного считывания показаний по шине M-BUS;
среднечастотным (СЧ) датчиком импульсов индуктивного типа, частота импульсов которых пропорциональна текущему расходу газа;
высокочастотными (ВЧ) датчиками импульсов индуктивного типа (максимально – 2 шт.), частота импульсов которых пропорциональна текущему расходу газа (для счетчиков, оборудованных алюминиевой турбиной);
дополнительным штуцером отбора давления типа Ermeto;
перфорированным выпрямителем потока для счетчиков с Ду от 200 до 400 мм, устанавливаемым во встроенный струевыпрямитель.
Зарегистрирован в реестре государственной системы обеспечения единства измерений Республики Казахстан.
Основные | |
---|---|
Производитель | Itron |
Тип присоединения | Фланцевое |
Вид газа | Другие неагрессивные газы |
Способ монтажа | Горизонтальный/вертикальный |
Страна производитель | Германия |
Гарантийный срок | 12 мес |
Вид счетчика | Турбинный |
Погрешность | ±1,5% |
