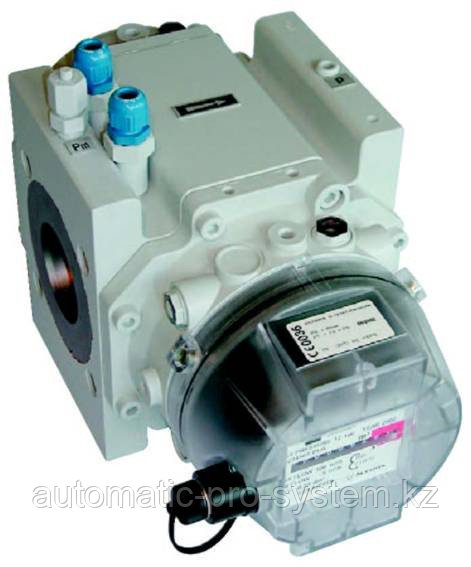

Счетчик газа Delta G650 DN150 PN16

Счетчики газа ротационные типа DELTA производства Itron/ Actaris предназначены для измерения объема природного и других неагрессивных газов.

Область применения счетчиков - измерение объема газа в промышленных установках, предприятиях коммунальных хозяйств, других отраслей промышленности.

Счетчики состоят из корпуса с измерительной камерой и двух роторов, взаимосвязанных синхронизирующей парой шестеренок, двух крышек, передаточного механизма с магнитной муфтой, механического отсчетного устройства с роликовым сумматором, датчиков импульсов, обеспечивающих дистанционную передачу сигналов, количество которых пропорционально прошедшему объему газа, на регистрирующие электронные устройства.

Принцип действия счетчиков заключается в преобразовании вращения роторов, движущихся за счет разности давлений на входе и выходе счетчика, во вращение оцифрованных роликовых барабанчиков отсчетного устройства, обеспечивающего регистрацию объема прошедшего газа как число оборотов с соответствующим коэффициентом. Вращение роторов передается на отсчетное устройство с помощью магнитной муфты.

Корпус отсчетного устройства может поворачиваться на 350° для выбора удобного угла считывания показаний. Первый роликовый барабан сумматора снабжен отражающей меткой, предназначенной для автоматического снятия показаний со счетчика с помощью оптических датчиков. Кроме того, отсчетное устройство оснащено вращающимся стрелочным указателем, использующимся для генерации импульсов 2-х проводным бесконтактным импульсным низкочастотным (НЧ) датчиком Cyble Sensor (далее – датчик Cyble Sensor).

Для всех версий отсчетное устройство счетчика оснащается следующими встроенными датчиками:

- двумя НЧ датчиками импульсов, количество выходных сигналов которых пропорционально объему газа, прошедшего через счетчик. Цена одного импульса зависит от Ду и типоразмера счетчика и указана в таблице 1;

Лист № 2

всего листов 5

- датчиком, регистрирующим несанкционированное воздействие магнитным полем (НВМП) на работу НЧ датчиков и обрыв НЧ кабеля от электронного корректора объема газа. Он может быть подключен к сигнализирующему устройству, которое может отслеживать подобные нештатные ситуации.

Датчики НЧ представляют собой герметичные контакты, замыкаемые магнитом, закрепленным в одной из шестеренок сумматора. Информация с датчиков об измеренном объеме газа может быть передана на:

• вход электронного корректора объема газа;
• вход интегратора (регистратора);
• электронный или электромеханический сумматор для дублирования показаний.

Для отбора давления корпус счетчика оснащен двумя штуцерами отбора давления, расположенными на входе и выходе счетчика.

С трубопроводом счетчик соединяется с помощью фланцев, счетчики с Ду 40 мм также  могут иметь резьбовое присоединение. Присоединительные размеры счетчиков выпускаются под стандарты ISO PN и ANSI.

В специальном исполнении счетчики могут быть изготовлены для учета кислорода и водорода.

По специальному заказу счетчики комплектуются следующими дополнительными устройствами:

- встроенными гильзами для датчиков температуры (максимально – 2 шт.), монтируемыми на входе в  счетчик и не сказывающимися на его погрешности измерений;

- датчиком Cyble Sensor, обеспечивающим дистанционную передачу сигналов, количество которых пропорционально прошедшему объему газа, на регистрирующие электронные устройства;

- радиочастотным беспроводным бесконтактным импульсным датчиком Cyble RF;

- датчиком Cyble M-BUS, использующимся для подключения интерфейса для дистанционного считывания показаний по шине M-BUS;

- среднечастотным (СЧ) датчиком импульсов MF индуктивного типа, частота импульсов которых пропорционально текущему расходу газа;

- высокочастотными (ВЧ) датчиками импульсов HF индуктивного типа (максимально – 3 шт.), частота импульсов которых пропорциональна текущему расходу газа;

- штуцером отбора давления типа Ermeto, установленным во входной штуцер отбора давления;

- сетчатым фильтром-прокладкой со степенью фильтрации 100 мкм для счетчиков с Ду от 40 мм до 150 мм;

- переходниками на фланец Ду 50 мм ISO PN10/16 или ANSI125, предназначенными  для фланцевого подсоединения счетчиков с Ду 40 мм, имеющих резьбовое присоединение;

- штуцером типа PETE’S PLUG, включающим 2 самозакрывающихся клапана и позволяющим производить операцию долива масла без остановки счетчика при наличии давления в трубопроводе.

Зарегистрирован в реестре государственной системы обеспечения единства измерений Республики Казахстан.
