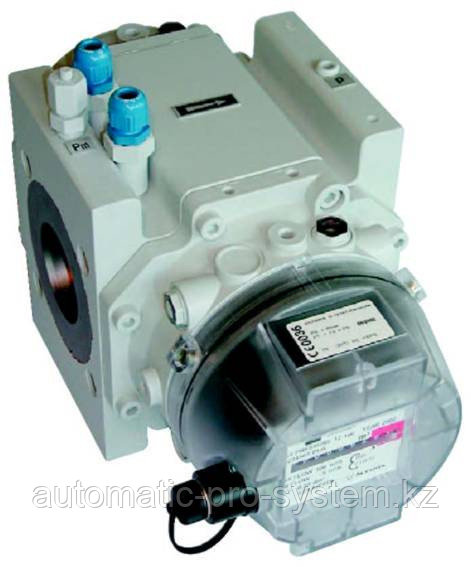

Счетчики состоят из корпуса с измерительной камерой и двух роторов, взаимосвязанных синхронизирующей парой шестеренок, двух крышек, передаточного механизма с магнитной муфтой, механического отсчетного устройства с роликовым сумматором, датчиков импульсов, обеспечивающих дистанционную передачу сигналов, количество которых пропорционально прошедшему объему газа, на регистрирующие электронные устройства.
Принцип действия счетчиков заключается в преобразовании вращения роторов, движущихся за счет разности давлений на входе и выходе счетчика, во вращение оцифрованных роликовых барабанчиков отсчетного устройства, обеспечивающего регистрацию объема прошедшего газа как число оборотов с соответствующим коэффициентом. Вращение роторов передается на отсчетное устройство с помощью магнитной муфты.
Корпус отсчетного устройства может поворачиваться на 350° для выбора удобного угла считывания показаний. Первый роликовый барабан сумматора снабжен отражающей меткой, предназначенной для автоматического снятия показаний со счетчика с помощью оптических датчиков. Кроме того, отсчетное устройство оснащено вращающимся стрелочным указателем, использующимся для генерации импульсов 2-х проводным бесконтактным импульсным низкочастотным (НЧ) датчиком Cyble Sensor (далее – датчик Cyble Sensor).
Для всех версий отсчетное устройство счетчика оснащается следующими встроенными датчиками:
- двумя НЧ датчиками импульсов, количество выходных сигналов которых пропорционально объему газа, прошедшего через счетчик. Цена одного импульса зависит от Ду и типоразмера счетчика и указана в таблице 1;
Лист № 2
всего листов 5
- датчиком, регистрирующим несанкционированное воздействие магнитным полем (НВМП) на работу НЧ датчиков и обрыв НЧ кабеля от электронного корректора объема газа. Он может быть подключен к сигнализирующему устройству, которое может отслеживать подобные нештатные ситуации.
Датчики НЧ представляют собой герметичные контакты, замыкаемые магнитом, закрепленным в одной из шестеренок сумматора. Информация с датчиков об измеренном объеме газа может быть передана на:
Для отбора давления корпус счетчика оснащен двумя штуцерами отбора давления, расположенными на входе и выходе счетчика.
С трубопроводом счетчик соединяется с помощью фланцев, счетчики с Ду 40 мм также могут иметь резьбовое присоединение. Присоединительные размеры счетчиков выпускаются под стандарты ISO PN и ANSI.
В специальном исполнении счетчики могут быть изготовлены для учета кислорода и водорода.
По специальному заказу счетчики комплектуются следующими дополнительными устройствами:
- встроенными гильзами для датчиков температуры (максимально – 2 шт.), монтируемыми на входе в счетчик и не сказывающимися на его погрешности измерений;
- датчиком Cyble Sensor, обеспечивающим дистанционную передачу сигналов, количество которых пропорционально прошедшему объему газа, на регистрирующие электронные устройства;
- радиочастотным беспроводным бесконтактным импульсным датчиком Cyble RF;
- датчиком Cyble M-BUS, использующимся для подключения интерфейса для дистанционного считывания показаний по шине M-BUS;
- среднечастотным (СЧ) датчиком импульсов MF индуктивного типа, частота импульсов которых пропорционально текущему расходу газа;
- высокочастотными (ВЧ) датчиками импульсов HF индуктивного типа (максимально – 3 шт.), частота импульсов которых пропорциональна текущему расходу газа;
- штуцером отбора давления типа Ermeto, установленным во входной штуцер отбора давления;
- сетчатым фильтром-прокладкой со степенью фильтрации 100 мкм для счетчиков с Ду от 40 мм до 150 мм;
- переходниками на фланец Ду 50 мм ISO PN10/16 или ANSI125, предназначенными для фланцевого подсоединения счетчиков с Ду 40 мм, имеющих резьбовое присоединение;
- штуцером типа PETE’S PLUG, включающим 2 самозакрывающихся клапана и позволяющим производить операцию долива масла без остановки счетчика при наличии давления в трубопроводе.
Зарегистрирован в реестре государственной системы обеспечения единства измерений Республики Казахстан.
Основные | |
---|---|
Производитель | Itron |
Погрешность | ±1,5% |
Вид газа | Другие неагрессивные газы |
Способ монтажа | Горизонтальный/вертикальный |
Страна производитель | Германия |
Гарантийный срок | 12 мес |
Вид счетчика | Ротационный |
Тип присоединения | Фланцевое |
Условный проход | 50 мм |
Максимальный расход, Qmax | 160 куб. м/час |
Номинальный расход, Qn | 100 куб. м/час |
Минимальный расход, Qmin | 8 куб. м/час |
